连接器与线束、板子之间存在什么关系？
在工业设备、智能装备、汽车电子、医疗仪器、通信终端和家电产品中，控制板或PCB板通常需要与传感器、电机、显示模块、电源和执行机构相连接。若全部采用固定焊接，不仅装配效率较低，后期维修和模块更换也会比较困难。因此，工程设计中通常会使用板端连接器、线束端连接器、端子和导线，共同组成完整的电气连接路径。
一、连接器、线束和板子分别起什么作用
1. 板子：完成计算、控制和信号处理
日常所说的“板子”，通常是指PCB电路板、控制板、驱动板、接口板或电源板。板子上集成处理器、电源器件、通信芯片、继电器、传感电路及其他电子元器件。
它的主要任务是接收输入信号、执行程序逻辑、控制输出负载，并与其他模块进行数据通信。
2. 线束：完成电源与信号传输
线束由导线、端子、连接器护套、胶带、波纹管、密封件和固定件等组成，用于在板子、传感器、执行机构和电源之间传输电流或信号。
线束还承担线路整理、分支管理、防磨损和固定保护等作用。
3. 连接器：建立可插拔的接口
连接器位于板子与线束、线束与线束或设备与模块之间，为电流和信号提供可靠的接触界面。
与直接焊线相比，连接器更便于装配、测试、拆卸、维修和模块替换。
二、三者之间的电气连接关系
从电气路径来看，板子上的电源和信号首先进入板端连接器，再通过对配的线束端连接器、金属端子和导线传输到其他模块。反向传输时，传感器信号也会通过线束和连接器回到控制板，由板子进行分析和处理。
三、板端连接器与线束端连接器有什么区别
| 对比项目 | 板端连接器 | 线束端连接器 |
|---|---|---|
| 安装位置 | 安装或焊接在PCB板、控制板上 | 安装在线束导线末端 |
| 连接方式 | 通孔焊接、贴片焊接、压入式安装等 | 端子压接导线后装入塑料护套 |
| 主要作用 | 为板子提供外部电源和信号接口 | 将板子与传感器、负载或其他线束连接 |
| 常见结构 | 排针、针座、插座、板对板连接器 | 胶壳、端子、密封件、二次锁止件 |
| 选型重点 | 间距、焊接方式、方向、板厚、占板空间 | 线径、端子、导线外径、锁止和密封结构 |
四、端子在连接器、线束和板子之间起什么作用
金属端子是连接器内部真正承担导电任务的部件。在线束一侧，端子通过压接与导线铜芯连接；在对插一侧，端子与板端连接器中的针脚或插孔接触，从而形成连续的电气回路。
因此，只确认连接器胶壳型号并不足以完成整套配套，还必须确认端子型号、适配线径、材料、镀层和压接方式。端子选错后，即使胶壳能够装配，也可能出现接触不到位、插拔力异常、端子退针或温升过高等问题。
- 导线线径过小：可能造成压接不牢、拉脱力不足。
- 导线线径过大：可能造成铜丝受损、端子变形或无法装入胶壳。
- 端子镀层不匹配：可能影响接触电阻、耐腐蚀性和长期使用寿命。
- 压接参数不正确：可能出现虚压、过压、断股或绝缘压接异常。
五、连接器为什么不能脱离板子和线束单独选型
1. 板子决定接口位置和安装方式
板端连接器需要结合PCB板的焊盘、孔位、板厚、器件高度、安装空间和出线方向进行选型。相同位数的连接器，也可能存在卧式、立式、贴片、通孔或反向安装等不同结构。
2. 线束决定端子和导线规格
线束中的导线线径、外径、绝缘材料和屏蔽结构，会影响端子、密封圈、尾夹和连接器护套的选择。特别是防水连接器，导线外径与密封件必须处于规定范围内。
3. 负载决定连接器的载流能力
电机、电磁阀、加热器和大功率模块的工作电流通常较大，需要同步评估板端针脚、线束端端子、导线和连接器接触界面的承载能力。
4. 通信信号决定屏蔽和阻抗要求
对于高速通信、编码器、视频信号及差分信号，除了连接器位数之外，还需关注屏蔽、接地、阻抗连续性和线束绞合方式。
六、三者不匹配时可能出现哪些问题
| 问题表现 | 可能原因 | 潜在影响 |
|---|---|---|
| 连接器无法插入或无法锁止 | 板端与线束端系列、极性或编码不一致 | 设备无法装配，存在错插风险 |
| 端子退针 | 端子与护套不匹配或二次锁止不到位 | 接触中断、设备间歇性故障 |
| 连接器温升过高 | 端子、导线或板端针脚载流能力不足 | 绝缘老化、接触烧蚀或设备停机 |
| 信号不稳定 | 压接不良、屏蔽不足或接触电阻偏大 | 通信异常、数据丢失或误动作 |
| 连接处进水 | 密封件与导线外径不匹配 | 腐蚀、短路及绝缘性能下降 |
| 板端焊点开裂 | 线束拉力、振动或插拔力直接作用于PCB板 | 虚焊、断路或板端连接器脱落 |

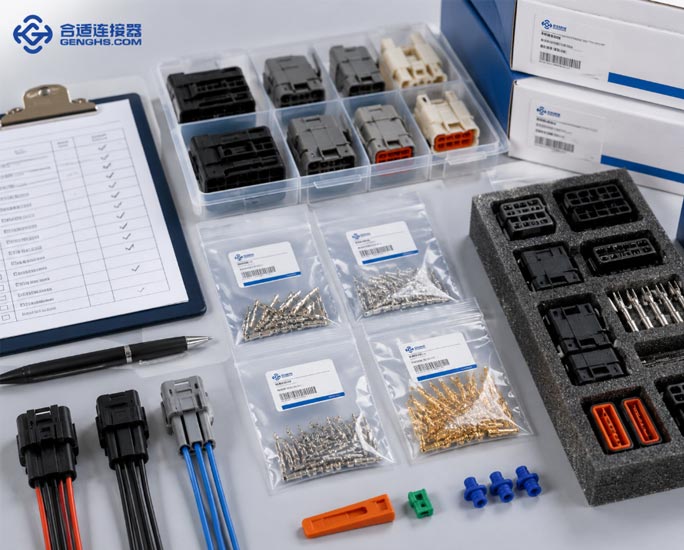

七、设计和采购时应该如何确认配套关系
- 确认板子接口： 明确PCB板上的连接器品牌、系列、位数、间距、安装方向和焊接方式。
- 确认对配连接器： 根据板端型号查询对应的线束端胶壳、插头或插座型号。
- 确认端子与线径： 核对端子适配线径、导线外径、镀层和压接要求。
- 确认电气参数： 明确每个回路的电流、电压、信号类型和通信协议。
- 确认附件： 检查是否需要密封圈、盲堵、二次锁止件、尾夹或屏蔽外壳。
- 进行样品验证： 在批量采购前进行对插、导通、拉脱力、温升和装机测试。
八、常见问题
板子上的白色或黑色插座就是连接器吗？
通常属于板端连接器的一部分，但还需要根据结构确认具体系列、位数、间距和对配型号，不能只凭颜色判断。
有了板端连接器型号，能否直接找到线束端型号？
多数正规连接器系列都有明确的对配关系，可以根据原厂规格书确认线束端胶壳、端子和附件型号。
连接器胶壳相同，端子是否可以通用？
不一定。相同胶壳可能对应不同线径、材料或镀层的端子，必须根据导线和电气参数选择。
线束可以直接焊在板子上吗？
技术上可以，但会降低装配、维修和更换效率。对于需要批量生产或后期维护的设备，通常更适合采用板端连接器和线束端连接器。
只提供板子照片能确认连接器型号吗？
照片可以作为初步判断依据，但通常还需要尺寸、位数、间距、品牌标识、板端方向及对配结构等信息。
九、总结
连接器、线束和板子共同构成设备内部的电气连接系统。板子负责计算、判断和控制，线束负责传输电源与信号，连接器则负责在板子、线束和其他功能模块之间建立稳定、可拆卸的连接界面。
三者之间必须在位数、间距、端子、线径、载流能力、通信信号、安装空间和使用环境等方面保持匹配。任何一个环节选型不当，都可能导致无法装配、接触不良、信号异常、温升过高或后期维护困难。
